夹模器是快速换模系统的一个组成元件， 分为上、下夹模器，功用：冲床模具之夹持。

夹模器基本形式之选定：

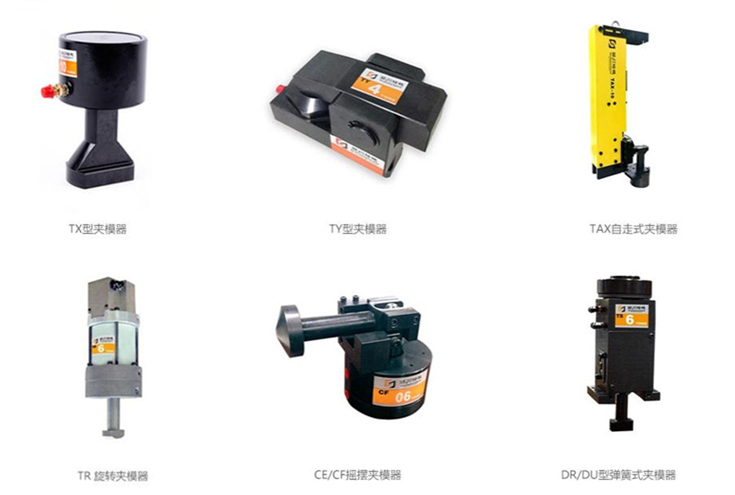

模具边沿有“U”沟设计，采用TX型

模具边沿无“U"沟设计,采用TY型

夹模器数量：

跟具模具的大小与冲床出力的吨数来决定

夹模器夹持力的计算：

（夹模器总夹持力）=（冲床冲压能力20%）

上下模所需夹持力的分配：

     （上模夹持力）：（下模夹持力）=3.2

     （单一夹模器夹持力）=（上模或下模夹持力）+夹模器数量

若依所使用螺栓之规格推算夹持力，如下表：

上列夹模器夹持力与其数量应依实际作业需求修正，并且供夹模之模具沿厚度需标准化，以利配合夹模器之使用。
